SVM回顾
支持向量机（SVM）的一大特点是最大化间距（max margin）。对于如上图的二分类问题，虽然有很多线可以将左右两部分分开，但是只有中间的红线效果是最好的，因为它的可活动范围（margin）是最大的，从直观上来说很好理解。
对于线性二分类问题，假设分类面为
$$\begin{equation} u=\vec w \cdot \vec x-b \end{equation}$$则margin为
$$\begin{equation} m=\frac{1}{||w||_2} \end{equation}$$根据max margin规则和约束条件，得到如下优化问题，我们要求的就是参数\(\vec w\)和\(b\)：
$$\begin{equation} \min\limits_{\vec w,b}\frac{1}{2}||\vec w||^2 \quad\text{subject to}\quad y_i(\vec w\cdot \vec x_i-b) \geq 1, \forall i,\end{equation}$$对于正样本，类标号\(y_i\)为+1，反之则为-1。根据拉格朗日对偶，(3)可以转换为如下的二次规划（QP）问题，其中\(\alpha_i\)为拉格朗日乘子。
$$\begin{equation} \min\limits_{\vec \alpha}\Psi(\vec\alpha)=\min\limits_{\vec \alpha}\frac{1}{2}\sum_{i=1}^N\sum_{j=1}^Ny_iy_j(\vec x_i\cdot\vec x_j)\alpha_i\alpha_j-\sum_{i=1}^N\alpha_i,\end{equation}$$其中N为样本数量。上式还需满足如下两个约束条件：
$$\begin{equation} \alpha_i\geq 0, \forall i,\end{equation}$$$$\begin{equation} \sum_{i=1}^Ny_i\alpha_i=0.\end{equation}$$一旦求解出所有的拉格朗日乘子，则我们可以通过如下的公式得到分类面参数\(\vec w\)和\(b\)。
$$\begin{equation}\vec w=\sum_{i=1}^Ny_i\alpha_i\vec x_i,\quad b=\vec w\cdot\vec x_k-y_k\quad\text{for some}\quad\alpha_k>0.\end{equation}$$当然并不是所有的数据都可以完美的线性划分，可能有少量数据就是混在对方阵营，这时可以通过引入松弛变量\(\xi_i\)得到软间隔形式的SVM：
$$\begin{equation} \min\limits_{\vec w,b,\vec\xi}\frac{1}{2}||\vec w||^2+C\sum_{i=1}^N\xi_i \quad\text{subject to}\quad y_i(\vec w\cdot \vec x_i-b) \geq 1-\xi_i, \forall i,\end{equation}$$其中的\(\xi_i\)为松弛变量，能假装把错的样本分对，\(C\)对max margin和margin failures的trades off。对于这个新的优化问题，约束变成了一个box constraint：
$$\begin{equation}0\leq\alpha_i \leq C,\forall i.\end{equation}$$而松弛变量\(\xi_i\)不再出现在对偶公式中了。
对于线性不可分的数据，可以用核函数\(K\)将其投影到高维空间，这样就可分了，由此得到一般的分类面公式：
$$\begin{equation}u=\sum_{j=1}^Ny_j\alpha_jK(\vec x_j,\vec x)-b,\end{equation}$$终极优化问题就变成了下面这个样子：
$$\begin{equation} \min\limits_{\vec \alpha}\Psi(\vec\alpha)=\min\limits_{\vec \alpha}\frac{1}{2}\sum_{i=1}^N\sum_{j=1}^Ny_iy_jK(\vec x_i,\vec x_j)\alpha_i\alpha_j-\sum_{i=1}^N\alpha_i,\\0\leq\alpha_i \leq C,\forall i,\\ \sum_{i=1}^Ny_i\alpha_i=0.\end{equation}$$要满足的KKT条件为：
$$ \begin{equation} \begin{cases} \alpha_i = 0 \Leftrightarrow y_iu_i \geq 1,\\ 0 < \alpha_i < C \Leftrightarrow y_iu_i = 1,\\ \alpha_i = C \Leftrightarrow y_iu_i \leq 1.\\ \end{cases} \end{equation} $$SMO算法
为了求解式(11)，SMO算法通过启发式方法选择两个\(\alpha_i,\alpha_j\)当变量，固定其他\(\alpha_k\)，然后用解析的方法求解两个变量的二次规划问题。关于这两个变量的解应该更接近原始的二次规划问题，更重要的是，这时子问题可以通过解析方法求解，避免了矩阵运算，大大提高了整个算法的计算速度。如此，SMO算法将原问题不断分解为子问题并对子问题求解，进而达到求解原问题的目的。
不失一般性，假设选择的两个拉格朗日乘子是\(\alpha_1,\alpha_2\)，因为\(\alpha_i\)和变量\(x_i\)是一一对应的，所以也可以说选择了变量\(x_1,x_2\)。固定其他变量\(\alpha_i (i=3,4,…,N)\)
此时，式(11)的优化问题转换为如下的优化问题：
$$\begin{equation} \min\limits_{\alpha_1,\alpha_2}W(\alpha_1,\alpha_2)=\frac{1}{2}K_{11}\alpha_1^2+\frac{1}{2}K_{22}\alpha_2^2+y_1y_2K_{12}\alpha_1\alpha_2\\-(\alpha_1+\alpha_2)+y_1\alpha_1\sum_{i=3}^Ny_i\alpha_iK_{i1}+y_2\alpha_2\sum_{i=3}^Ny_i\alpha_iK_{i2}\end{equation}$$满足

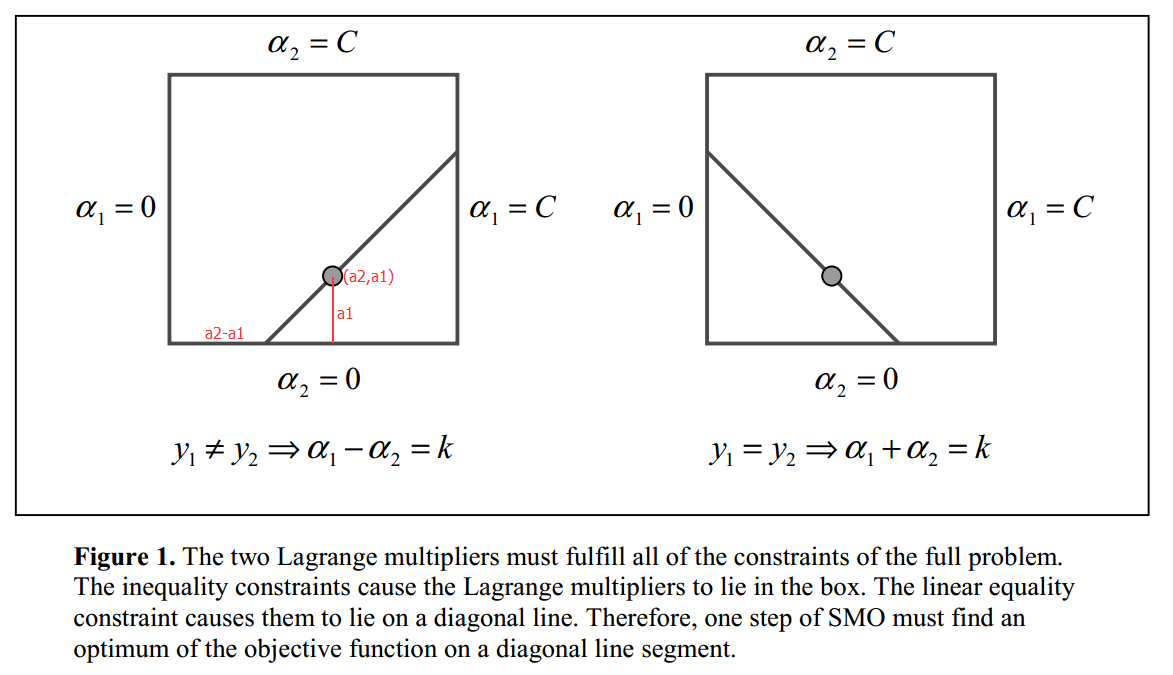

$$\begin{equation}\alpha_1y_1+\alpha_2y_2=-\sum_{i=3}^Ny_i\alpha_i=\zeta\end{equation}$$因为只有\(\alpha_1,\alpha_2\)是变量，其他\(\alpha_i (i=3,4,…,N)\)是固定的（可以认为是常数），所以式(13)省略了不含\(\alpha_1,\alpha_2\)的常数项。又因为\(y_i=\pm 1\)，\(\alpha_i\)有限制(9)，所以\(\alpha_1,\alpha_2\)被限制在\([0,C]\times[0,C]\)的盒子里，且位于对角线上，如图Figure 1.
由于\(\alpha_2^{new}\)需满足(9)，所以最优值\(\alpha_2^{new}\)的取值范围必须满足条件
$$\begin{equation}L\leq\alpha_2^{new}\leq H\end{equation}$$其中L与H是\(\alpha_2^{new}\)所在的对角线段端点的界。如果\(y_1\neq y_2\)（Figure 1.左图），则
$$\begin{equation}L=max(0,\alpha_2^{old}-\alpha_1^{old}),\quad H=min(C,C+\alpha_2^{old}-\alpha_1^{old}).\end{equation}$$如果\(y_1= y_2\)（Figure 1.右图），则
$$\begin{equation}L=max(0,\alpha_2^{old}+\alpha_1^{old}-C),\quad H=min(C,\alpha_2^{old}+\alpha_1^{old}).\end{equation}$$令
$$\begin{equation}\eta=K(\vec x_1,\vec x_1)+K(\vec x_2,\vec x_2)-2K(\vec x_1,\vec x_2).\end{equation}$$因为\(y_i=\pm 1\)，所以\(y_i^2=1\)，式(14)同乘以\(y_1\)，用\(\alpha_2\)表示\(\alpha_1\)并代入式(13)，得到只含一个变量\(\alpha_2\)的表达式，该表达式对\(\alpha_2\)求偏导并等于0，求出\(\alpha_2\)的更新公式为：
$$\begin{equation}\alpha_2^{new}=\alpha_2^{old}+\frac{y_2(E_1-E_2)}{\eta},\end{equation}$$其中\(E_i=u_i-y_i\)是第\(i\)个样本的训练误差。经过截断之后的\(\alpha_2^{new}\)为：
$$ \begin{equation} \alpha_2^{new, clipped} = \begin{cases} H, & \mbox{if }\alpha_2^{new}\geq H;\\ \alpha_2^{new}, & \mbox{if }L < \alpha_2^{new} < H;\\ L, & \mbox{if }\alpha_2^{new}\leq L. \end{cases} \end{equation} $$将\(\alpha_2^{new,clipped}\)的结果代入式(14)，得到\(\alpha_1\)的更新公式：
$$\begin{equation}\alpha_1^{new}=\alpha_1^{old}+y_1y_2(\alpha_2^{old}-\alpha_2^{new,clipped}).\end{equation}$$当\(0 < \alpha_1^{new} < C\)时，由式(12)中间的条件可以得到阈值\(b_1\)的更新公式：
$$\begin{equation}b_1^{new}=b^{old}-E_1-y_1K_{11}(\alpha_1^{new}-\alpha_1^{old})-y_2K_{21}(\alpha_2^{new,clipped}-\alpha_2^{old}),\end{equation}$$同理，当\(0 < \alpha_2^{new,clipped} < C\)时，得到阈值\(b_2\)的更新公式：
$$\begin{equation}b_2^{new}=b^{old}-E_2-y_1K_{12}(\alpha_1^{new}-\alpha_1^{old})-y_2K_{22}(\alpha_2^{new,clipped}-\alpha_2^{old}).\end{equation}$$综合以上，阈值\(b\)的更新公式为：
$$ \begin{equation} b^{new}= \begin{cases} b_1^{new}, & \mbox{if } 0 < \alpha_1^{new} < C; \\ b_2^{new}, & \mbox{if } 0 < \alpha_2^{new,clipped} < C;\\ (b_1^{new}+b_2^{new})/2, & \mbox{otherwise}. \end{cases} \end{equation} $$至此，如果我们选定了两个变量\(\alpha_2,\alpha_1\)，则可以通过公式(19)和(21)来更新它们，并通过公式(24)更新阈值\(b\)，通过多次迭代逼近最优结果。但是怎样选择\(\alpha_2,\alpha_1\)呢，SMO通过启发式方法选择！
对于第一个样本\(\alpha_2\)，我们选择违反KKT条件式(12)（最严重）的样本\(\alpha_2\)；由式(19)可知，\(\alpha_2^{new}\)是依赖于\(|E_1-E_2|\)的，为了加快计算，一种简单的做法是选择\(\alpha_1\)，使其对应的\(|E_1-E_2|\)最大。
至此，我们有了启发式选择两个变量\(\alpha_2,\alpha_1\)的方法，以及求解这两个变量二次规划的解析方法，下面介绍SMO算法的具体实现。
MATLAB代码实现
算法伪代码如下：
输入：训练数据\(T=\{(\vec x_1,y_1),(\vec x_2,y_2),…,(\vec x_N,y_N)\}\)，其中\(\vec x_i \in R^n\)，\(y_i\in\{-1,+1\}\)，\(i=1,2,…,N\)，精度为\(\epsilon\)。
输出：拉格朗日乘子\(\vec\alpha=\{\alpha_1,\alpha_2,…,\alpha_N\}\)和阈值\(b\)的近似解。
- 初始化\(\vec \alpha=\vec 0, b=0\)
- 选一个违反KKT条件的变量\(\alpha_2\)
- 选一个使得\(|E_1-E_2|\)最大的变量\(\alpha_1\)
- 根据公式(19)~(21)更新变量\(\alpha_2,\alpha_1\)
- 根据公式(22)~(24)更新阈值\(b\)
- 如果不满足结束条件，则转2；否则算法结束
算法的结束条件是：如果所有变量都已经检查过，且没有变量可以进一步优化时，算法结束。
下面是SMO算法的MATLAB简化实现，省略了论文[1]的公式(19)。代码主流程参考论文[1]中的伪代码，部分实现细节参考[2]。
本代码和MATLAB自带的seqminopt.m算法接口相同，可直接替换使用。下载代码。
| |
参考资料
[1]. J.C. Platt: A Fast Algorithm for Training Support Vector Machines
